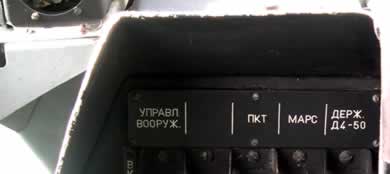

Mi-2 Pult Bewaffnung

Hauptschalter Bewaffnung Einschalter MG PKT Einschalter MARS (ungelenkte Raketen) Einschalter Bombenschlösser
Leuchtfeld Bewaffnung eingeschaltet
Leuchtfeld linkes oberes MG PKT durchgeladen Leuchtfeld rechtes oberes MG PKT durchgeladen Leuchtfeld für Anzeige Nullstellung der Serienabschussautomatik für ungelenkte Raketen
Leuchtfeld Bomben scharf
Leuchtfeld linkes unteres MG PKT durchgeladen Leuchtfeld rechtes unteres MG PKT durchgeladen Leuchtfeld linkes Bombenschloss eingehangen
Leuchtfeld rechtes Bombenschloss eingehangen
Taster Durchladen linkes MG Taster Durchladen rechtes MG
Umschalter linkes / rechtes Bombenschloss. Das eingesetllte wird dan mit dem Knopf am Gassteigungshebel ausgelöst.
Wahlschalter Bewaffnung: Aus / MG PKT /MG PKT/ Ungelenkte Raketen Serie 2x2/ Ungelenkte Raketen Serie 2x16
Schalter Bomben scharf / unscharf
Auswahl MG PKT: obere/ untere/ beide
Einschalter Fotokontrollgerät S-13 (FMG, Foto-MG)
Hauptschalter Bewaffnung Einschalter MG PKT Einschalter MARS (ungelenkte Raketen) Einschalter Bombenschlösser Leuchtfeld Bewaffnung eingeschaltet Leuchtfeld linkes oberes MG PKT durchgeladen Leuchtfeld rechtes oberes MG PKT durchgeladen Leuchtfeld für Anzeige Nullstellung der Serienabschussautomatik für ungelenkte Raketen Leuchtfeld Bomben scharf Leuchtfeld linkes unteres MG PKT durchgeladen Leuchtfeld rechtes unteres MG PKT durchgeladen Leuchtfeld linkes Bombenschloss eingehangen Leuchtfeld rechtes Bombenschloss eingehangen Taster Durchladen linkes MG Taster Durchladen rechtes MG Umschalter linkes / rechtes Bombenschloss. Das eingesetllte wird dan mit dem Knopf am Gassteigungshebel ausgelöst. Wahlschalter Bewaffnung: Aus / MG PKT /MG PKT/ Ungelenkte Raketen Serie 2x2/ Ungelenkte Raketen Serie 2x16 Schalter Bomben scharf / unscharf Auswahl MG PKT: obere/ untere/ beide Einschalter Fotokontrollgerät S-13 (FMG, Foto-MG)
  • KabinenübersichtÜbersicht Kabine
  • Großes BildGroßes Bild

Funktionen Pult Bewaffnung
